SB600X型移動通信系統
終端SB6001：2臺
基 站SB6002: 2臺
交換機SB6003: 1臺
簡述：SB600X移動通信系列實驗箱是上海碩博科教設備有限公司新近推出的新型移動通信實驗系統，它有SB6001移動終端、SB6002移動基站、SB6003移動交換機組成。SB6001移動終端既可完成基本的移動原理實驗且能自成系統完成相當于GSM和CDMA手機的通話與測試實驗；也可和移動基站（SB6002）、移動交換機（SB6003）配合構成一個完整的移動通信系統。（網絡組成見產品特點中圖）
一、技術指標
（一）移動通信原理實驗箱（移動終端）
SB6001移動終端實驗箱既能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗和手機的測試實驗
1、移動通信原理實驗
信源編碼實驗；
聲碼器實驗；
信道編碼實驗；
擴頻解擴、CDMA編碼實驗、地址碼的相關性與信號分解；
時分復用與解復用；
各種調制解調實驗；
各單元級聯起來組成一個CDMA手機系統實驗（可以撥號通話）；
手機模擬系統各模塊信號測試實驗；
GSM/GPRS模塊配置與AT命令編程實驗；
2、移動通信系統實驗（完成任意移動終端間實時雙工通信）
發送：
(1)撥號呼叫實現移動終端信令交換。
(2)完成語音的模數轉換，實驗箱采用AD73311線性16位A/D變換，采樣率32K/S。
(3)AMBE2000對前級的語音數據進行壓縮編碼，語音速率為2350bps，FEC速率為50bps。
(4)對語音數據進行線路編碼：卷積編碼。
(5)對語音數據插導頻后進行CDMA編碼。
(6)QPSK調制。
(7)射頻調制、發射。
(8)基于GSM/GPRS模塊的虛擬手機開發實驗、分布式數據采集實驗；
接收：為上述過程的逆過程。
（二）SB6002移動基站
移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；
（三）SB6003移動交換機
移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
二、系統特點

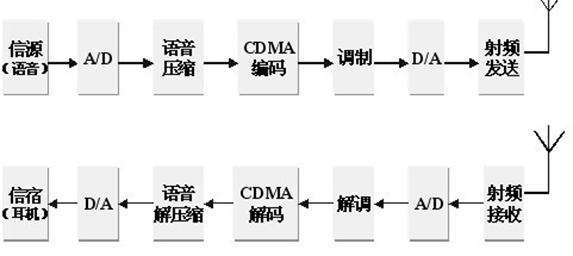

1.CDMA手機的信息處理過程
(1)發端：語音數字化、壓縮、CDMA編碼、調制、上變頻、發射……；
(2)收端：接收、下變頻、解調、CDMA譯碼、擴張、還原語音。
但其它產品或用GSM、CDMA的MODEM，只能通過公網模擬，無法進行信號測試；或將語音用無繩電話通信，移動部分只做時分復用或擴頻，無法構成真實系統。
(3)CDMA自成系統的配置與組織圖
移動通信系統實驗室最小配置：2臺SB6001移動終端；2臺SB6002移動基站；1臺SB6003移動交換機；
（特殊要求可減配終端和基站或通過修改軟件增配終端）
2.從學校經費考慮，系統的數據速率、射頻頻率作了合理的調整，在保證系統完整性的前提下，能用常規儀表進行實驗測試。
3．移動交換機上能實時跟蹤移動臺入網、接續狀態、通話記錄等信令信息。
4．在移動終端和PC機相連后，用戶可在PC機上實時檢測到終端和基站間的信令交互過程。

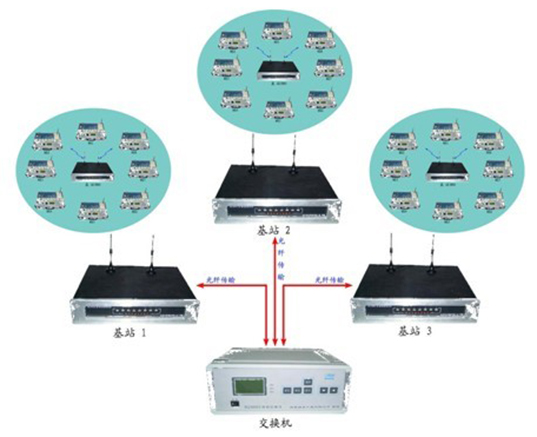

5．可以和現有的公網之間通信，和公網基站和移動臺之間進行信息交互。在計算機的輔助下，對公網GSM和GPRS信令進行部分分析。結構圖如下：
三、實驗項目
第一部分 基礎實驗
第1章 偽隨機序列產生實驗
實驗一
m序列碼產生及特性分析實驗
實驗二 GOLD序列碼產生及特性分析實驗
實驗三 WALSH碼產生及特性分析實驗
第2章 語音變換和性能測試實驗
實驗四 語音模數轉換和壓縮編碼實驗
第3章 擴頻通信基礎實驗
實驗五 直接序列擴頻（DS）編解碼實驗
實驗六 跳頻（FH）通信實驗
實驗七 DS／CDMA碼分多址實驗
實驗八 BPSK調制解調實驗
實驗九 QPSK調制解調實驗
實驗十 OQPSK調制解調實驗
實驗十一 MSK調制解調實驗
第二部分 系統實驗
第1章 數據和話音業務通信實驗
實驗一 短信收發實驗
實驗二 數據接入CDMA信道的收發實驗
實驗三 移動終端語音自環通信實驗
實驗四 移動終端雙機通信實驗
實驗十四 信道編碼實驗
第5章 GSM通信模塊
實驗十五 GSM模塊配置實驗
實驗十六 GSM設備短信收發實驗
實驗十七 GSM設備呼叫實驗
實驗十八 GPRS數據通信實驗
第6章 復用系統實驗
實驗十九 碼分復用及相關性仿真軟件實驗
實驗二十 數字時分復接系統實驗
實驗二十一 基于GSM模塊的分布式數據采集
第三部分 二次開發說明
第1章 DSP二次開發說明
第2章 GSM模塊二次開發說明
五、教學配置
|
序號 |
設 備 名 稱 |
型 號 |
數 量（臺） |
備 注 |
|
1 |
移動通信實驗箱 |
SB6001 |
2 |
每組1臺 |
|
出廠附件 |
移動說明書 |
1本 |
|
|
|
電源線 |
1根 |
|
|
|
|
計算機接口線 |
1根 |
|
|
|
|
耳機 |
1部 |
|
|
|
|
保修卡、合格證 |
1套 |
|
|
|
|
配套軟件光盤 |
1套 |
|
|
|
|
2 |
移動基站 |
SB6002 |
2 |
系統可配2-3臺 |
|
3 |
移動交換機 |
SB6003 |
1 |
—— |
|
4 |
100MHz數字示波器 |
—— |
1 |
|
六、產品圖片

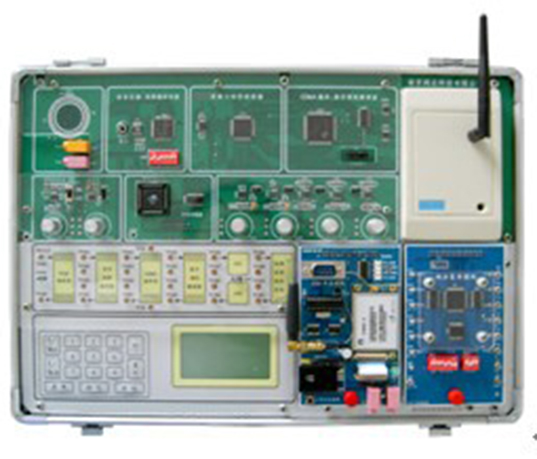

SB6001移動終端：
（重量：大約8公斤，尺寸：44*30*14cm）
SB6002移動基站：
移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；

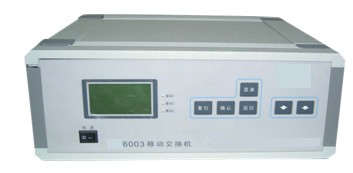

移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
軟件

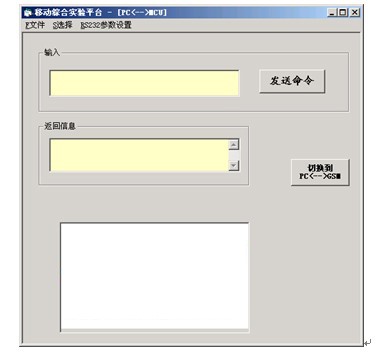

PC和實驗箱之間收發短消息

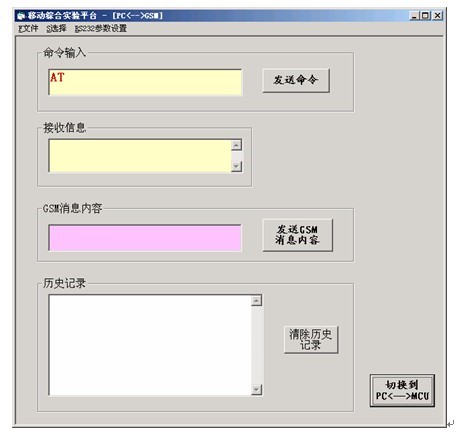

PC配置GSM模塊，收發短消息，呼叫實驗

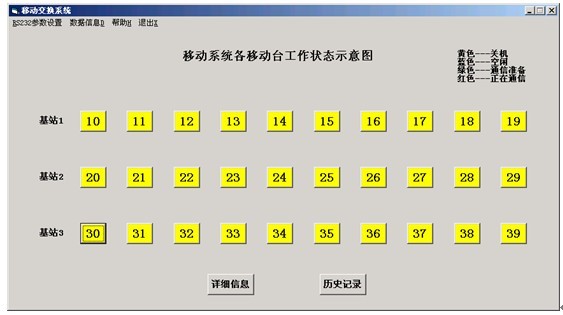

移動交換機---狀態信息
移動交換機---詳細信息

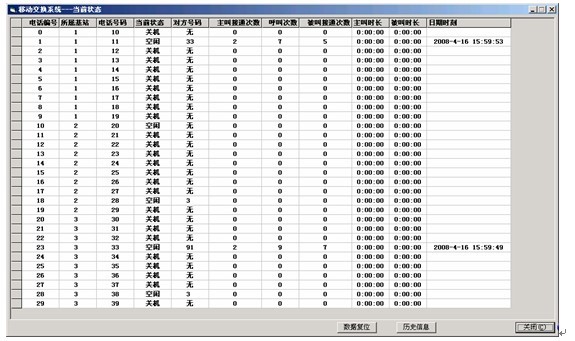

移動交換機---歷史信息

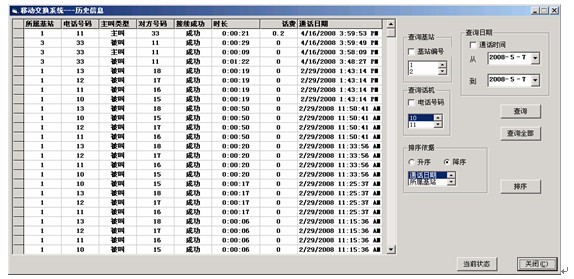

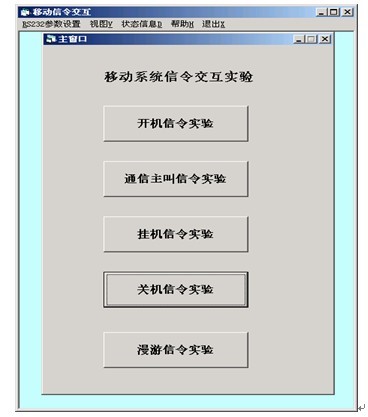

移動交互系統---主窗口

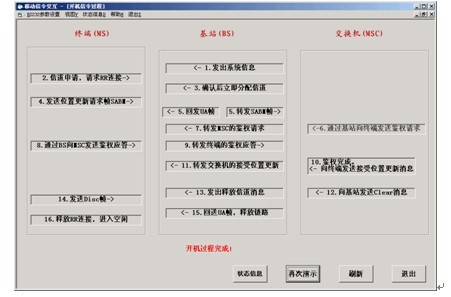

移動交互系統---開機信令交換過程
