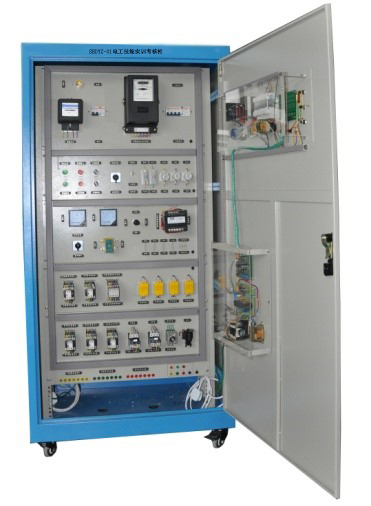

SBDYZ-01電工技能實訓考核柜（柜式、兩面雙組型）
電工技能實訓考核柜采用工業級電氣控制柜，雙面雙工位設計，可同時滿足兩組學生的實訓作業，內置器件涵蓋常用照明電路和電力拖動電路的搭建實訓，應用靈活，可靠性高，是電氣類專業進行電氣控制實訓科目的首選設備
一、概 述
電工技能實訓考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而研制的，它是集培訓、實操和鑒定為一體的多功能設備。裝置采用工業標準配電柜為主體，充分利用柜體的雙面空間，并進行合理布局，配置可靠的元器件�？梢酝瓿伞豆S電氣控制》、《電機拖動》及儀表照明電路的實訓教學。同時也滿足維修電工的初、中、高級技能考核內容要求。
二、特 點
1.柜體里已安裝有漏電斷路器、電流互感器、交流接觸器、熱繼電器、中間繼電器、時間繼電器、行程開關、單聯開關、雙聯開關、單三相電度表、電壓表、電流表、照明燈、日光燈、插座等各種器件，且所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行接線而導致元器件的損壞。接線布局通過走線槽進行工藝布線。
2.接觸器和熱繼電器均采用施耐德品牌，接線端子和走線槽全部采用進口產品。
3.三相四線電源輸入，經漏電保護器、總開關后,由接觸器通過啟、停按鈕進行操作，并設有急停控制按鈕。
4.柜內的元件安裝板為模塊式結構，可根據實訓所需元?dú)饧徒泳�方便，進行上下位置調換。
5.結構更加緊湊、合理，單面就可以完成電機控制及儀表照明，并將操作按鈕及一些測量?jī)x表安裝在門上，并使操作更加方便安全。雙面配置完全一樣，提高了設備的利用率和節省了實驗室的空間。
三、技術指標
1.工作電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.整機容量：＜1kVA
5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)鄷r(shí)間≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
柜門上裝有主控電源面板和實訓元器件板：
1.主控電源板
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
2.實訓元器件板
設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V兩只，交流電壓表0～450V一只、交流電流表0～5A三只，轉換開關一只。
3.實訓模塊（一）：提供三相四線有功電度表、三相四線無功電度表、電流互感器3只、接線端子等；
4.實訓模塊（二）：提供單相電度表、日光燈套件、白熾燈、各種開關、接線端子等；
5.實訓模塊（三）：提供二極管、大功率電阻、可調電阻、控制變壓器、直流接觸器、保險絲、空氣開關、單相漏電保護器、接線端子等；
6.實訓模塊（四）：提供交流接觸器、行程開關、接線端子等；
7.實訓模塊（五）：提供交流接觸器、熱繼電器、時間繼電器、接線端子等；
控制柜還設有四個萬向輪和四個固定調節機構。
五、實訓項目
1.儀表及照明
(1)白熾燈電路接線
(2)日光燈電路接線
(3)觸摸開關控制白熾燈電路接線
(4)聲控開關控制白熾燈電路接線
(5)兩地控制一盞燈接線電路
(6)單相電度表直接接線電路
(7)單相電度表間接接線電路
(8)三相四線有功電度表直接接線電路
(9)三相四線有功電度表經電流互感器電路
(10)功率因數表接線電路
(11)電壓表、電流表接線電路
(12)一只電流互感器用于單相回路的控制電路接線
(13)兩臺電流互感器接成不完全星形接線電路；
(14)兩臺電流互感器差接接線電路；
(15)三只電流互感器接成星型接線電路
(16)三只電流互感器接成三角型接線電路
(17)電流互感器與電流表配用接線電路
(18)萬能轉換開關和電壓表測量三相電壓接線
2.交、直流電機控制
(19)接觸器點動控制
(20)接觸器自鎖控制
(21)具有過載保護的正反轉控制
(22)接觸器連鎖的正反轉控制
(23)按鈕連鎖的正反轉控制
(24)雙重連鎖的正反轉控制
(25)接觸器控制的Y-Δ控制
(26)時間繼電器控制的Y-Δ控制
(27)單向起動停止控制電路
(28)三相異步電動機直接起動控制
(29)三相異步電動機接觸器點動控制電路
(30)三相異步電動機的兩地控制
(31)三相異步電機的手動/自動順序控制電路
(32)Y-Δ啟動手動/自動控制電路
(33)能耗制動的控制電路
(34)三相異步電動機可逆運行雙向能耗制動控制電路
(35)反接制動控制電路
(36)三相異步電動機串電阻起動及反接制動控制電路
(37)工作臺自動往返控制電路
(38)三相異步電動機正反轉點動控制電路
(39)帶有點動的自動往返控制電路
(40)三相異步電動機接觸器自鎖控制電路
(41)三相異步電動機單向點動控制電路
(42)串電阻降壓起動控制電路
(43)C620車床電氣控制線路
(44)電動葫蘆電氣控制線路
(45)Y3150滾齒機控制電路
(46)并勵直流電動機電樞回路串電阻二級起動控制線路
(47)并勵直流電動機的正反轉控制電路
(48)并勵直流電動機電樞回路串電阻調速電路
(49)直流電動機勵磁調速控制線路
(50)直流電動機能耗制動電氣控制線路
六、電機
1.三相鼠籠式異步電動機 (AC380V/△) 1臺
2.三相鼠籠式異步電動機 (AC380V/Y) 1臺
3.直流電動機 (DC220V) 1臺
|
