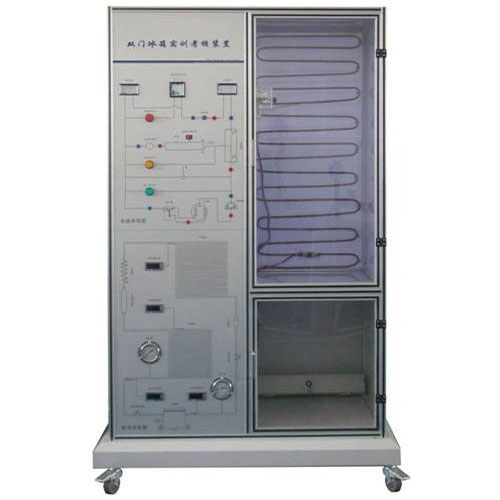

SB-502雙門冰箱實訓考核裝置

一、概述
 雙門冰箱實訓考核裝置是按照勞動社會保障部技能實訓要求研發的產品。適合中高職院校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

本冰箱的制冷系統、電氣控制系統、故障設置系統于一體，直觀展示了本冰箱的系統結構、制冷原理。可清楚的看到制冷循環系統結構及主要部件的實物，系統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱系統的實時工作一目了然。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。
一、雙門冰箱實訓考核裝置特點：
1.實訓裝置直觀展示了直冷式/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2.整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3.系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際教學接軌。
4.裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5.可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、雙門冰箱實訓考核裝置技術參數:
1.輸入電源：?jiǎn)蜗嗳�線～220V±10% 50Hz
2.實訓裝置容量：＜0.2kVA
3.外形尺寸：600mm×600mm×1700mm
4.制冷劑類型：600a
5.安全保護：具有漏電流保護裝置，安全符合國家標準
三、雙門冰箱實訓考核裝置的基本裝備
1.實訓柜：鐵質雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個電磁控制閥，用于直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成制冷系統故障模擬實訓。管路中設有視液鏡，便于觀察制冷劑的狀態。在實訓柜的底層設有一個柜子，用于放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便于觀察蒸發器表面結霜、結露情況，冷凝器外置于冰箱后面。
2.直冷/間冷式電冰箱制冷系統配置表：

3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4.交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5.溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
6.真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
7.模擬故障設置箱1個：嵌于實訓柜內，用于模擬故障設置，并配有鎖�？稍O(shè)置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
8.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
9.實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
四、雙門冰箱實訓考核裝置故障說明:

五、雙門冰箱實訓考核裝置實訓項目：
初級技工基本技能實訓
1.專用工具的操作
2.制冷系統管件焊接
3.制冷系統試壓及檢漏
4.制冷系統抽真空及充注制冷劑 中級技能實訓（設計、安裝、調試及檢修）
5.電冰箱電氣線路器件的認識和測量
6.直冷式電冰箱電氣控制線路接線及系統運行
7.間冷式電冰箱電氣控制線路接線及系統運行
8.直冷式電冰箱維修實訓及故障分析
9.間冷式電冰箱維修實訓及故障分析
